製品説明

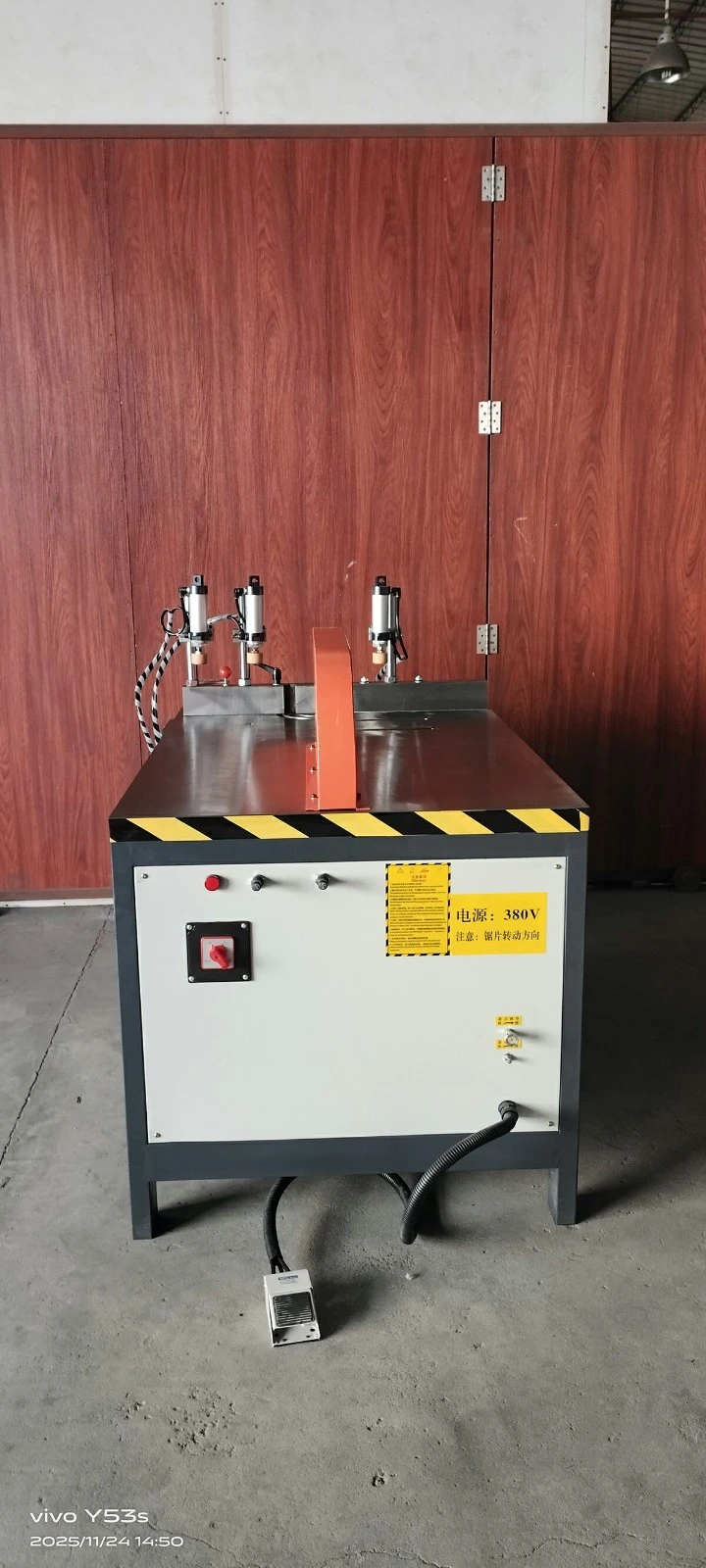

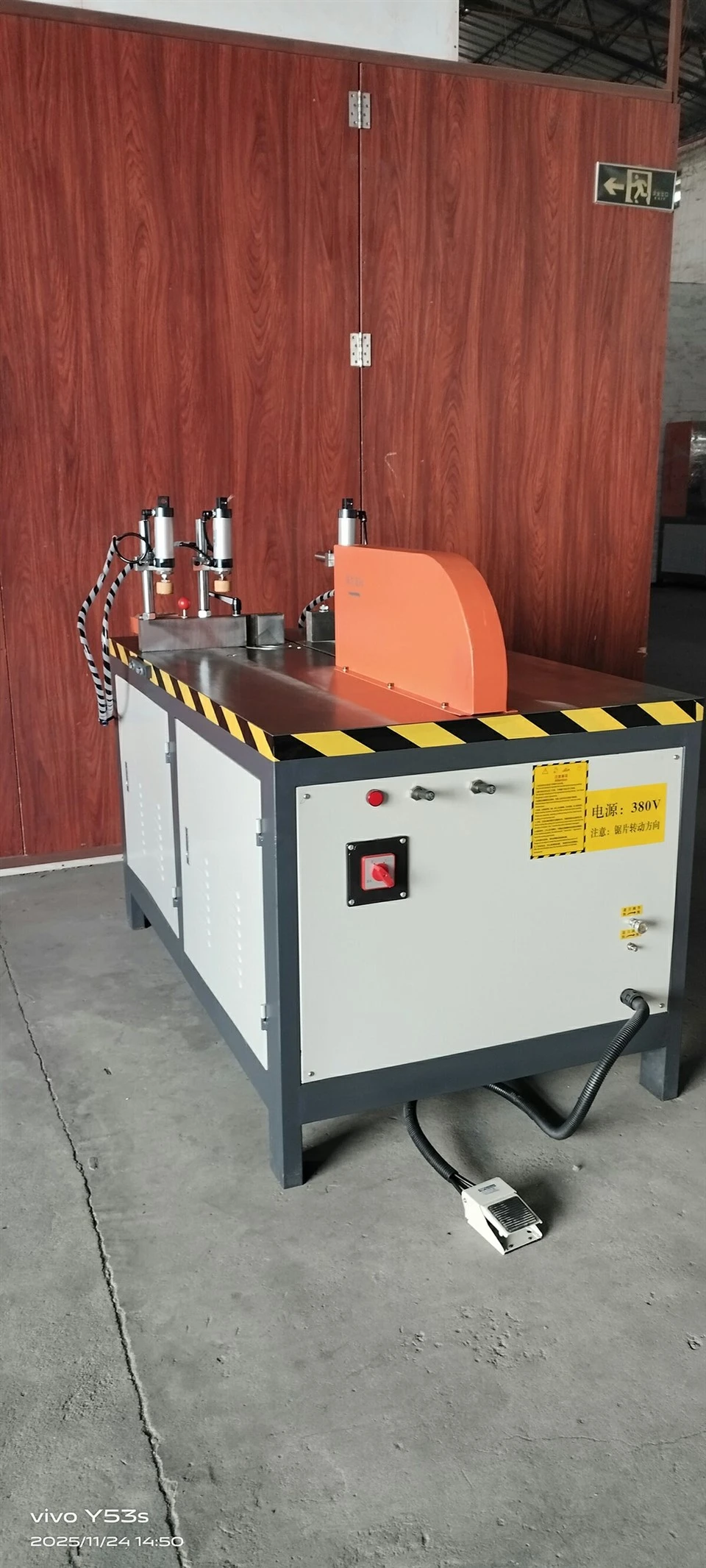

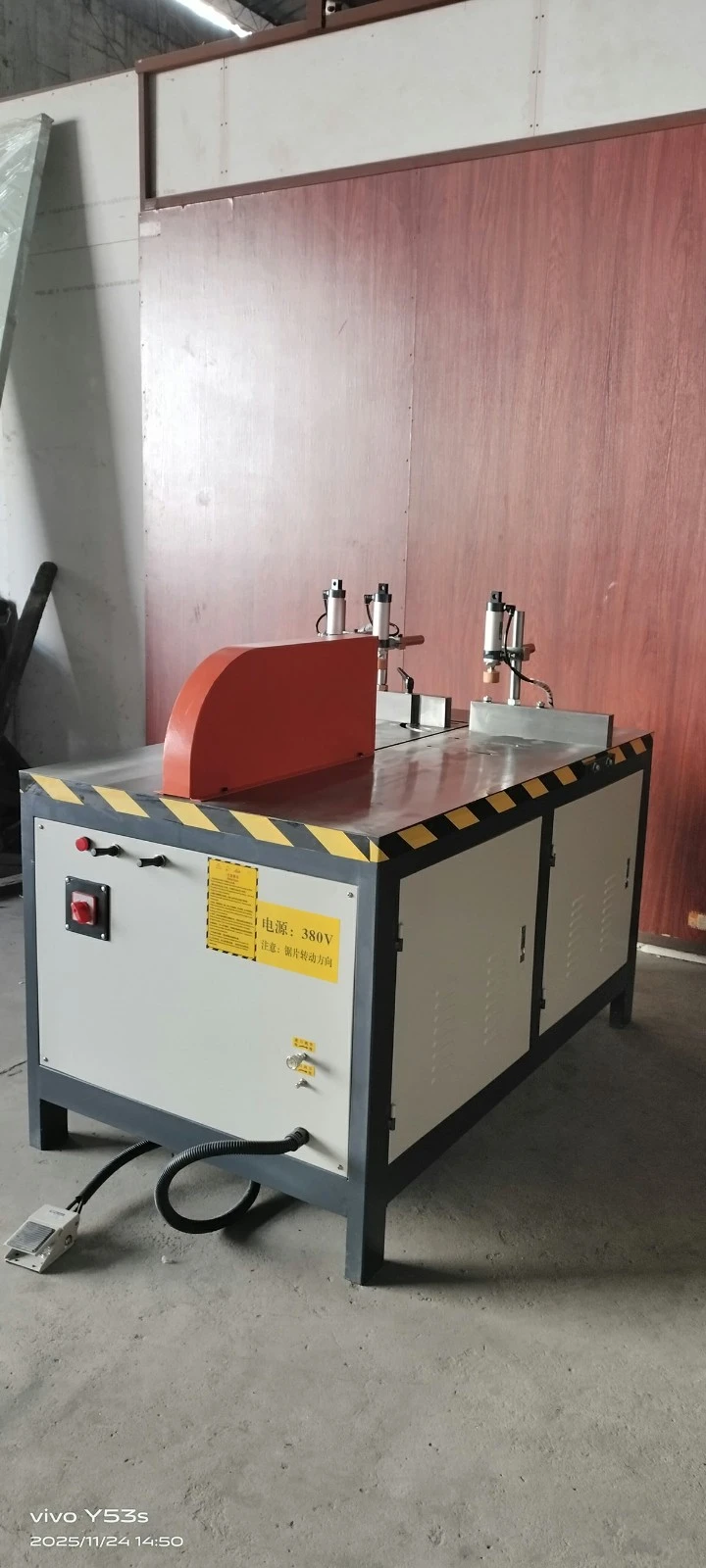

水平デジタル リニア レール ソーは、窓、ドア、カーテンウォール、産業用フレームに使用されるアルミニウム プロファイルを高精度で再現性よく切断できるように設計されています。{0}精密リニア ガイド システムとデジタル位置決め制御を統合したこの機械は、中量から大量の工業生産向けに、安定した送り、厳しい公差の切断精度、-高効率のスループットを実現します。-
|
入力電圧 |
380V/50Hz |
|
モーター出力 |
3.0kW |
|
使用空気圧 |
0.5～0.8MPa |
|
モーター速度 |
3500r/分 |
|
切断能力(高さ×幅) |
210×430mm |
|
鋸刃仕様 |
600×30mm |
|
機械の寸法 |
1480×870×1200mm |
|
機械重量 |
450kg |
主要な技術的特徴とプロセスデータ
高精度の直線送り:{0}摩擦係数が0.004という低い精密リニアガイドレールにより駆動されるため、材料のズレを防ぎ、送り1メートル当たりの真直度誤差は0.05mm未満を保証します。
最適な切削形状:3200 RPM の高速スピンドルと高級工業用超硬鋸刃の組み合わせにより、直線的な切断速度が維持され、エッジの変形がなくなり、表面粗さ (Ra 3.2 μm 以下) が最小限に抑えられます。
二軸空気圧安定化:0.6 - 0.8 MPaで作動する独立した水平および垂直空気圧シリンダーを装備しています。この同期クランプ システムは、プロファイルの回転を防止し、高い切削力下での寸法のずれを排除します。
構造共振制御:頑丈なスチール製シャーシには、溶接後に熱応力除去処理が施されています。-フレームの質量がモーターによって発生する微振動の 95% を吸収し、24 時間 365 日の連続稼働中にツールの位置合わせを維持します。{4}}
産業用カスタマイズおよびOEMサービス
OEM として、当社は特定の生産ラインのアーキテクチャに適合する広範な構成変更をサポートしています。
電圧適応
地域の電力網に合わせて、50Hz/60Hz で 220V、415V、または 480V などのカスタム電気構成を選択できます。
機械的改造
切断ベッドの長さの延長 (最大 6 メートルまたはカスタマイズされた長さ) と、より厚い工業用プロファイルに対応する大型のブレード ハウジング。
制御システムの調整
HUI/PLC インターフェース（英語、スペイン語、ドイツ語、フランス語、ロシア語）および複数ブランドの PLC 統合（Siemens、Delta、Mitsubishi）の言語オプション。{0}
プライベートラベル
産業機器の販売代理店やターンキー ソリューション プロバイダー向けのカスタム ペイント カラー、ロゴの配置、ブランドのパッケージング。
品質管理と工場受け入れテスト
すべてのマシンは発送前に標準化された 48 時間のテスト プロトコルを経て、現場ですぐに導入できることを保証します。-
コンポーネントの検証
レーザー干渉計を使用した機械的なアライメント検査により、ガイド レールの真直度を確認します。
電気および安全性テスト
完全な絶縁と回路の安全性チェック、制御盤の温度監視、および緊急停止応答の検証。
動的試運転
連続 4- 時間のドライラン操作に続いて、位置決め公差が厳密に ± 0.1 mm 以内であることを確認するために、工業用アルミニウム プロファイルのサンプル試行カットが行われました。
工場の強みとサービス
4 行と 1,000+ 単位の出力:4 つの自動生産ラインを備え、年間 1,000 台以上の機械を供給し、大量の B2B 注文に確実に対応します。{3}}
10+ 年間の研究開発の専門知識:10 年以上にわたり、高品位アルミニウム合金とカーテン ウォール加工機械に特化してきました。これは、コスト効率の高い生産を実現する高度なコンピュータ統合製造システム (CIMS) に支えられています。-
精密な工場レイアウト:無料のカスタム ワークショップ フロア プランの設計と機器構成は、お客様のプロファイル仕様に正確に合わせて調整され、床面積を最大化し、機械の無駄を防ぎます。{0}
1年間の保証と物流:完全な 12 か月の工場保証 (磨耗部品を除く)、迅速な部品発送、完全な技術文書、および柔軟なグローバル配送条件 (FOB、CIF、DDP) が付いています。
上流サプライチェーンのサポート:検証済みの原材料および付属品のサプライヤーとの業界マッチングを無料で提供し、窓やドアの製造工場をシームレスにセットアップまたは拡張するのに役立ちます。{0}}
梱包、物流、配送
輸出梱包
機械は防錆油でコーティングされ、高密度の防湿真空フィルムで包まれ、ISPM 15 準拠の燻蒸処理された強化木箱内に固定されています。{{1}{2}
配送と取引条件
FOB、CIF、CFR、DDP、EXWなどの主要な国際商取引条件をサポートしています。
読み込みとセキュリティ
すべてのユニットは、海上輸送中の移動を防ぐために、頑丈なスチール製ストラップと木材ブロックを使用してコンテナ内にしっかりと固定されています。{0}
ドキュメント
出荷品には、オリジナルの商業送り状、パッキングリスト、原産地証明書、英語の操作マニュアル、電気回路図、および機械組立図が含まれます。
よくある質問
Q: 連続生産における標準超硬鋸刃の予想寿命はどれくらいですか?
A: 適切な送り速度で標準的な建築用アルミニウム プロファイルを処理する通常の操作では、高品質の超硬鋸刃は通常、研ぎが必要になるまでに 15,000 ～ 20,000 回の切断を実行します。{0}オプションのミスト潤滑システムを統合すると、この寿命を最大 30% 延長できます。
Q: デジタル位置決めシステムは、迅速な移行のために複数の切断寸法を保存できますか?
A: 標準のデジタル ディスプレイには、リアルタイムの手動位置調整が表示されます。{0}複雑な切断リストを保存するには、最大 100 個の個別の切断プログラムと寸法シーケンスを保存できる PLC タッチ スクリーンを備えたサーボ ポジショニング システムにアップグレードすることをお勧めします。
Q: 空気圧クランプシステムにはどのくらいの空気圧と空気量が必要ですか?
A: 空気圧システムには、0.6 ～ 0.8 MPa (6 ～ 8 bar) の安定した入力圧力が必要です。工場出荷時のエアコンプレッサー設定では、継続的で信頼性の高いクランプ力を確保するために、最小空気置換率 0.2 m3/min が提供される必要があります。
Q: 海外発送の場合、交換部品や摩耗コンポーネントはどのように扱われますか?
A: 当社は、機械の初期納品に加えて、包括的な摩耗部品キット (シール、近接スイッチ、基本的な空気圧コンポーネントを含む) を提供します。長期的なメンテナンスのために、標準コンポーネントは世界中で入手可能な国際ブランドを利用しています。-専用部品は、確認後 48 時間以内に DHL/FedEx エクスプレス経由で発送されます。
Q: 機械が到着する前に、設置と設置場所の準備の要件は何ですか?
A: 工場の床は水平で、機械の重量を沈下することなく支えることができる鉄筋コンクリートでなければなりません。設置場所の近くに準拠した三相電源コンセントと、清潔で乾燥した圧縮空気ラインの接続を準備する必要があります。特殊な基礎固定は必要ありません。
Q: この機械は薄肉アルミニウム管を潰さずに切断できますか?{0}?
A: はい。空気圧によるクランプ圧力は、局所的な圧力調整バルブによって調整できます。圧力を最適な設定（通常 0.3 - 0.4 MPa）に下げ、ブレードの送り速度を調整することで、薄肉のプロファイルを機械的変形なく確実に保持できます。-
